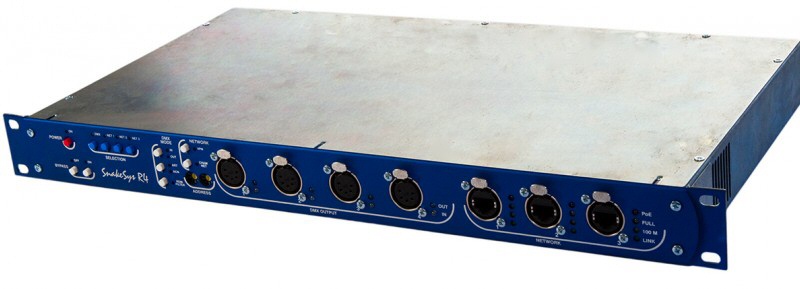

Das Chamsys SnakeSys R4 Interface ist ein Mehrzweck Netzwerk-Node, welcher DMX-Ausgänge, DMX-Eingänge und mehrere Netzwerk Ports in einem 1HE Rack kombiniert.
Das Snakesys R4 wurde entwickelt um auf der Bühne Ethernet in DMX zu konvertieren, am FOH DMX in Ethnernet zu konvertieren, und überall sonst die Möglichkeit zu bieten eine Koversion zwischen DMX und Ethernet durchzuführen, oder als Ethernet Switch zu arbeiten.

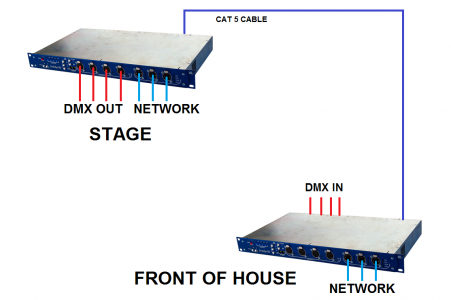

Verwendet man ein SnakeSys R4 am FOH und eines auf der Bühne, verbunden über ein Netzwerkkabel, erzeugt das System 4 DMX Linien und drei unabhängige Netzwerkverbindungen über das Kabel.
Das Panel auf der Vorderseite macht die Konfiguration über Schalter einfach. Über die LED Statusanzeigen kann man die Konfiguration gut ablesen.
Folgende LED Anzeigen sind vorhanden:
Netzwerk: Link und Aktivität
DMX: In / Out
Ein / Aus Schalter für jedes Netzwerk mit Indikator LED
Ein / Aus Schalter für die DMX Sektion
Das ChamSys SnakeSys R4 speichert den Status aller Schalter und die interne Konfiguration. Bei einem Neustart wird der gespeicherte Satus geladen und verwendet.
Auf der Vorderseite gibt es 4 Schalter um jeden der 3 Front Netzwerkanschlüsse sowie die DMX Sub Sektion ein / auszuschalten. Jeder der 4 Schalter hat eine Indikator LED.

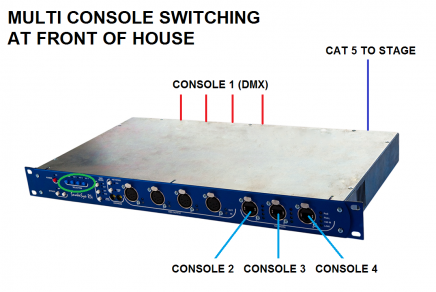

Die Ein / Aus Schalter für die Netzwerkanschlüsse erlauben es mehrere Konsolen oder anderes Equipment am Switch anzuschliessen, und über Schalter ins Netzwerk einzufügen. Normalerweise wird dies über ein Ein / Ausstecken des Kabels gemacht, was sich aber in der Praxis als unzureichend gezeigt hat. Wenn ein Netzwerk Port ausgeschaltet ist, wird der Empfang und das Senden über diesen Port über Software ausgeschaltet, aber das angesteckte Gerät wird trotzdem angezeigt. Dadurch werden Verzögerungen vermieden, wenn dieser Port neu aktiviert wird.
Der DMX Schalter schaltet den DMX Input vor dem Netzwerk Input aus und ein.
Wenn das Interface als Ethernet to DMX Konverter arbeitet, speichert die DMX Control den Status des Outputs.

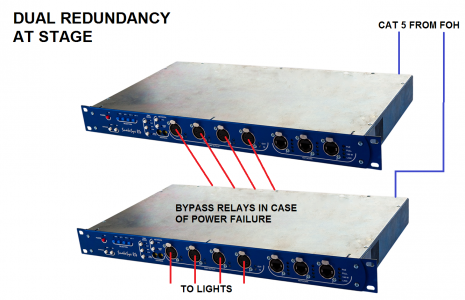

Die DMX Outputs können mit den Inputs über Relais verbunden werden. Bei einem Stromausfall werden die In- und Outputs automatisch durchgeschaltet. Diese Funktion kann auch über den Bypass Schalter auf der Vorderseite, und über MagicQ im ChamNet Modus ausgeführt werden.
Der VLAN Betrieb wird über einen Schalter auf der Frontseite, oder über MagicQ im ChamNet Modus aktiviert. Für den VLAN Betrieb ist ein SnakeSys R4 auf beiden Seiten notwendig, und der VLAN Schalter muss bei beiden Geräten aktiviert sein.
Im VLAN Modus arbeitet jeder der Netzwerk Ports auf der Frontseite unabhängig von den anderen, was ein virtuelles Netzwerk zwischen den zwei SnakeSys R4 bereitstellt. Netzwerk Traffic auf Port 1 wird auf Port 1 auf der anderen Seite übertragen, Port 2 zu 2 usw.
Die gesamte Bandbreite des Cat-Kabels zwischen den Snakesys R4 Einheiten wird zwischen den 3 Ports geteilt, kein einzelner Port kann die gesamte Bandbreite verwenden. Im VLAN Modus sind die DMX Sektionen verbunden. Eine Snakesys R4 fungiert als Input, die andere als Output.
Powercon Stromanschluß
USV Batterie-Backup
3x Ethercon-Anschluß an der Front mit POE
2x Ethercon-Anschluß an der Rückseite
4x 5-pin DMX-Ausgang an der Front
4x 5-pin DMX-Ausgang an der Rückseite
Full break detect auf allen DMX-Eingängen
2x Remote Kontakteingänge
Relais zur Überbrückung der Eingänge auf die Ausgänge im Falle eines Stromausfalles
Netzwerk-Ports: 5 (3 Frontseite mit POE, 2 Rückseite)
DMX-Ausgänge: 4
DMX-Eingänge: 4
Stromversorgung: 90 bis 250 VAC
Breite: 483 mm
Tiefe: 243 mm
Höhe: 45 mm
Gewicht: 3 kg
