MagicQ SnakeSys B4 - Four Port Ethernet Interface





Das Chamsys B4 4-Port Ethernet Interface ist ein Multifunktions Ethernet <-> DMX Wandler welcher es erlaubt DMX512 Signale auszugeben sowie in das MagicQ System einzuspeisen.

Das Interface besitzt vier DMX512 Anschlüsse welche alle einzeln als Ein- oder Ausgang konfiguriert werden können. Zusätzlich steht ein weiterer DMX512 Anschluss zur Verfügung welcher fix als Eingang fungiert.

Sowohl Art-Net als auch ACN Streaming DMX werden vom Interface unterstützt. Die DMX512 Anschlüsse sind alle in der DMX Paket Länge, Refresh-Rate und Timing konfigurierbar.

Zusätzlich kann das Interface in einem Non-Network Mode als reiner DMX Splitter verwendet werden.

Das Interface kann über das FrontPanel mittels eines 4fach Dip-Switches und zwei Drehschaltern konfiguriert werden. Zusätzlich kann aber auch in den ChamNet Mode geschaltet werden. In diesem Modus wird das Interface ganz einfach direkt aus der MagicQ Konsole/Software herraus konfiguriert und muß nicht per Hand am Gerät eingestellt werden.

Mehrere Interfaces können auf einem Netzwerk verwendet und direkt über das FrontPanel oder über MagicQ im ChamNet Modus konfiguriert werden. Dabei können mehrere Interfaces synchronisiert werden, um sicher zu stellen, daß der DMX Output vom MagicQ System konsistent ist und keine Verzögerungen innerhalb eines Universes oder über mehrer Universen verteilt auftreten. Dies wäre vorallem bei größeren LED Anwendungen ärgerlich, da hier jeder Zeitversatz in einer Matrix sofort als Fehler sichtbar werden würde.

Das Chamsys B4 4-Port Ethernet Interface kann mittels POE Power Over Ethernet über den Chamsys POE Ethernet Network Switch mit Strom versorgt werden, somit brauchen auch keine zusätzlichen Stromkabel zum Interface verlegt oder gezogen werden. Alternativ kann das Interface natürlich über einen Neutrik Powercon Anschluß direkt mit 110 bis 240 Volt versorgt werden.

Wenn das Interface über eine Ethernet Verbindung mit MagicQ verbunden ist, so erkennt MagicQ diese als Chamsys Komponente im System und schaltet automatisch alle Software Funktionen frei wie z.B: den Vollbild Execute Mode oder die Remote Unterstützung!

Ein Firmware Update des Interfaces kann über eine MagicQ Konsole oder über die MagicQ Software auf einem PC/MAC erfolgen.

Im Lieferumfang enthalten ist das Powercon Anschlußkabel sowie eine MagicQ PC Software CD.

Funktionen

4 DMX512 Anschlüsse via 5pin XLR-Buchsen (Aus- und Eingänge)
1 Extra DMX512 Anschluss als Eingang via 5pin XLR-Stecker
ArtNet, ACN Streaming DMX und ChamNet Protokolle
Isolierte Ausgänge
ArtNet Subnet und Universe Auswahl mittels Drehschalter
Power Status LED
Network Status LED
Protocol Status LED
Individuelle Port Status LEDs
Verriegelbarer Neutrik Ethercon Anschluß
Verriegelbarer Neutrik Powercon Anschluß

Spezifikationen

Stromversorgung: 110 bis 240 VAC oder POE
Breite: 166mm
Tiefe: 168mm
Höhe: 60mm
Gewicht: 1kg

ChamSys Hersteller Link - MagicQ SnakeSys B4 - Four Port Ethernet Interface



Bilder

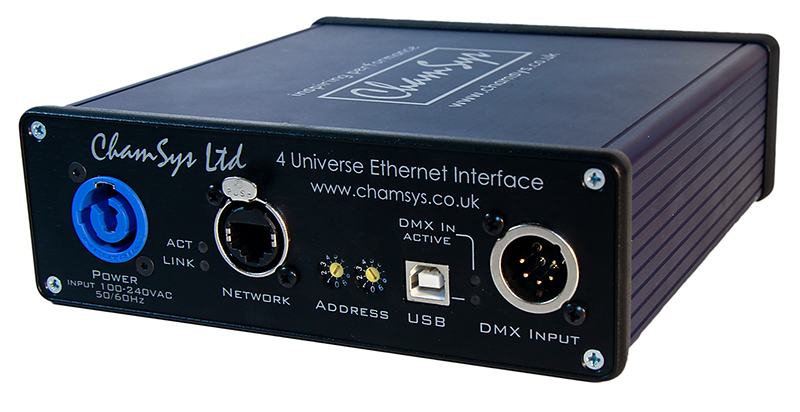

ChamSys MagicQ SnakeSys B4 - Four Port Ethernet Interface

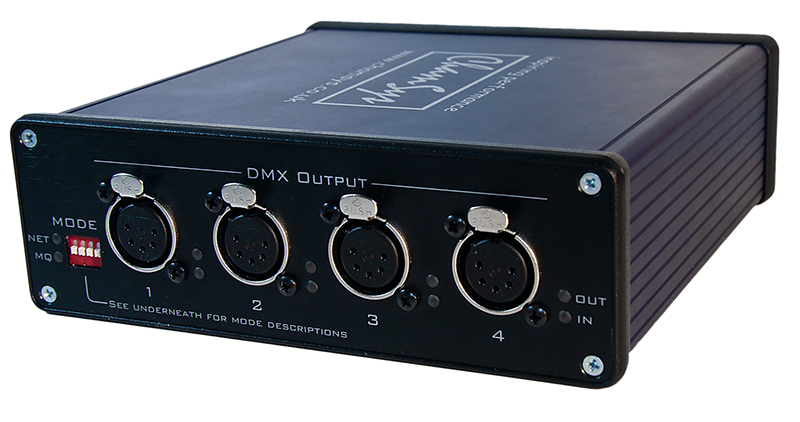

ChamSys MagicQ SnakeSys B4 - Four Port Ethernet Interface

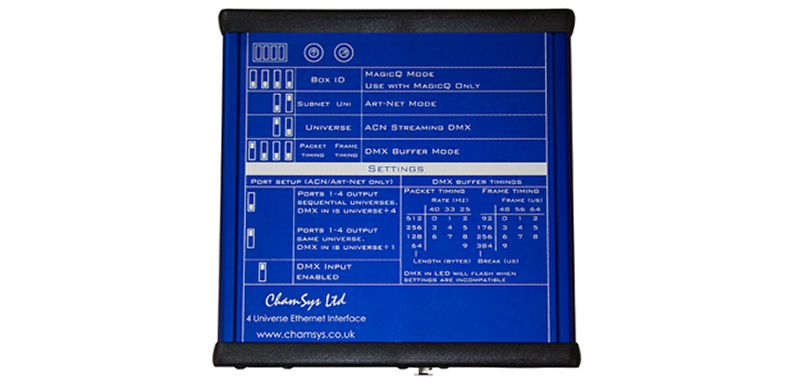

ChamSys MagicQ SnakeSys B4 - Four Port Ethernet Interface
